グローブボックス・ガス循環精製装置
- 特徴
- 全固体電池の現場で硫化水素と有機溶剤を安全に除去します
-
大切な製品を「護る」真空技術／安全性を高める豊富なオプション／使いやすさにあわせたオーダーメイド／課題解決を実現するカスタマイズ／安心、安全を維持するアフターサービス
- 用途
-
二次電池：自動車、電池、エネルギー／太陽光発電パネル：エネルギー、住宅／有機ＥＬ照明：住宅、照明、電機／医薬・薬品・化学合成：製薬、化学／磁性材料：モーター、金属精錬
標準仕様
- スタンダード製品
研究・開発・小規模生産向け
-
ガス循環精製装置付グローブボックスのラインナップ
型式（ＤＧＳ－□□□□
E65
E90
E120
E200
V65
V90
V120
V200
置換方式
ガス置換型
真空置換型
本体寸法(mm)
幅
700
900
1200
2000
650
900
1200
2000
奥行
550
700
700
700
550
700
700
700
高さ
550
700
700
700
550
700
700
700
パスボックス寸法(mm)
幅
300
550
550
550
300
550
550
550
奥行
190
230
230
230
190
230
230
230
高さ
200
320
320
320
200
320
320
320
酸素濃度
※1.0ppm以下〔0.5ppm以下での製作可能〕
水分濃度
※1.0ppm以下（霜点-76℃以下）〔0.5ppm以下での製作可能〕

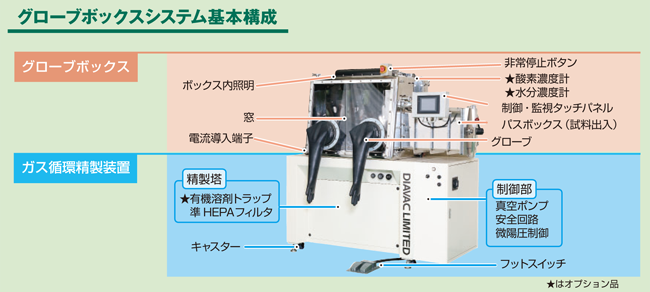

グローブボックス
材質
ステンレス (SUS 304)
研磨
表面処理：バフ研磨 ※1
窓材質
ポリカーボネート
グローブ
ブチルゴム
グローブ厚み
0.4mmまたは0.8mm
グローブポート
直径220mm
[シール材]クロロプレンゴム
[Oリング]FPM（グローブ止め用）
ボックス内照明
蛍光灯 ※2
備考
オプション: ※1 電解研磨 ※2 LED照明、フィードスルー
パスボックス
サイズ
[長さ]：550mm
[幅]：230mm
[高さ]：320mm
材質
ステンレス (SUS 304) ※6
スライドトレイ
ステンレス (SUS 304)
内部ドア
手動式横スライド扉（ロック機構付）
真空ポンプ
150L/min（大亜真空製 GHP-150B）
バルブ
エア駆動バルブ（PLC制御）
備考
オプション: ※6 電解研磨
製品仕様 | 周辺機器（オプション）
ガス循環精製装置のラインナップ
型式
V□T-24
V□T-48
V□T-150
V□S-24
V□S-48
回路
ダブルカラム
シングルカラム
循環風量(m3/h)
24
48
150
24
48
推奨ボックスサイズ(L)
800～1200
1600～2400
5000～7500
800～1200
1600～2400
酸素濃度
※1.0ppm以下〔0.5ppm以下での製作可能〕
酸素除去剤
□＝酸素吸着材 N（ニッケル））／C（銅） 貴金属触媒Pd（パラジウム）／Pt（白金）
水分濃度
※1.0ppm以下(霜点-76℃以下)〔0.5ppm以下での製作可能〕
水分吸着材
モレキュラシーブ
備考
※酸素濃度・水分濃度はグローブボックス内部が空の状態の数値です。
ガス循環精製装置
精製塔数
シングルカラム ※3
到達濃度
(0.5ppm以下製作可能）
酸素濃度・水分濃度 1ppm以下
酸素除去剤
酸素吸着剤：ニッケル触媒 ※4
貴金属触媒：パラジウム触媒 ※5
水分吸着剤
モレキュラシーブ
使用ガス
アルゴン・窒素
再生ガス
[ニッケル触媒] 3～10%の水素を含んだ不活性ガス
[パラジウム触媒] 再生ガス不要
真空ポンプ
150L/min (大亜真空製 GHP-150B)
バルブ
エア駆動バルブ (PLC制御)
冷却水
3～5L/M (機種による)
定格電源
[単相] 100V 50/60Hz 15A
[三相] 200V 3.5kVA
備考
オプション：※ 3ダブルカラム ※4 銅触媒 ※5 白金触媒
-
ガス循環精製装置 150m3/h
-
ガス循環精製装置 48m3/h
-
硫化水素除去装置
-
有機溶剤除去装置
-
HEPAフィルタ
-
硫化水素排気設備
-
真空デシケータ
-
※真空デシケータグローブボックスからグローブボックスへ外気を遮断しクリーンな環境を維持したままで持ち運びが可能
カスタマイズ
お客様の空間価値を最大限に引き出すカスタマイズを提案
各種製造装置や分析・解析装置とのコラボレーション、作業効率にも配慮した空間を提供
-
ロールトゥロール（他社製）搭載
-

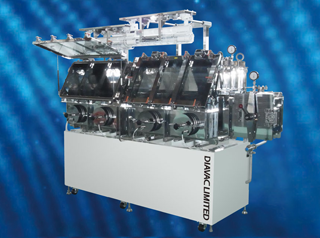

跳ね上げ式前面窓
プロセスにあわせた複数空間など最適なシステムを提案
-
生産ラインの導入に適した複数連結型
ベーキングプロセスとの組み合わせでppbオーダーでの製品製造を実現
-

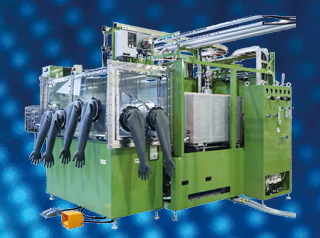

グローブボックスシステム＋真空熱処理炉
大亜真空なら作業を最優先したカスタマイズが可能
-
真空型
-
重量物搬送設備内臓型
-
外熱炉吊り下げ型
-
跳ね上げ式全面窯型
(防爆証明付)

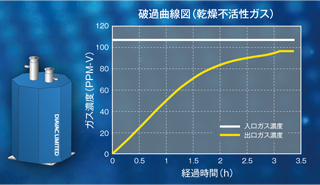

グローブボックスの常識を覆すコア技術
- 空間価値を追及するシステム開発
-
- 環境を守る製品開発

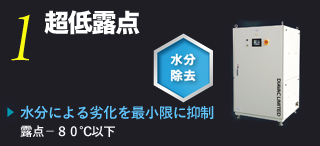

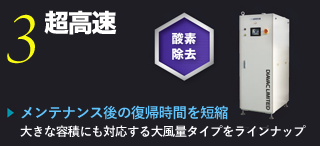

空間価値を高めるコア技術
-
-
-
-
-
- その他の技術サービス
-
- ①定期メンテナンス・修理・オーバーホール
- ②専門のエンジニアによってシステムの性能を最大限に引き出し、安心と安全を高いレベルで維持
- ③外観・仕様につきましては改善のため予告なく変更する事があります。
